  USO DE LA ESTACIÓN TOTAL PRÁCTICA DE ESTACIÓN TOTAL   INTRODUCCIÓN   En esta práctica lo que se pretende es que cada estudiante pueda conocer los procesos para realizar un levantamiento topográfico con Estación Total sin colectora y poder familiarizarse con el instrumento en este caso la SOKKIA SET 510. OBJETIVOS   ➡  Conocer el procedimiento para realizar un levantamiento topográfico con Estación Total sin colectora   ➡  Realizar el mismo levantamiento que realizó con teodolito y cinta en las prácticas anteriores   para verificar la calidad de los datos obtenidos   PROCEDIMIENTO DE CAMPO Y AJUSTAR LA ESTACIÓN TOTAL PARA LA APLICACIÓN EN UN TRABAJO (JOB)   Primero se procede a crear un trabajo, en donde se grabara toda la información de campo, para ello se utilizará la pantalla del menú de la estación total, utilizando el comando MEM (Memoria) como se muestra : Dentro del comando MEM   aparece  MEMORIA, DATOS CONOCIDOS   Y CÓDIGO  se procede a seleccionar el comando TR



INTRODUCCIÓN La siguiente práctica se ha estructurado en dos partes, primero calcular el ángulo del vértice O de un tramo de poligonal abierta AOB por el método de repetición, luego calcular el Angulo del mismo vértice por el método de deflexiones.   Especificando los materiales que se ocuparon, las mediciones tomadas, y el trabajo de gabinete realizado. El clima fue favorable debido a que se realizó en una tarde de soleada, donde no se presentaba lluvia ni vientos fuertes, los resultados obtenidos fueron precisos y rápidos por lo tanto se puede considerar que la práctica realizada fue muy exitosa. __________OBJETIVOS___________     A) GENERAL: Calcular el ángulo del vértice O de un tramo de poligonal abierta AOB por el método de repeticiones y deflexiones.  B) ESPECÍFICOS:  ➡  Aplicar de manera correcta el método de cálculo de ángulos por repeticiones y deflexiones.  ➡  Usar de manera correcta el Teodolito  ➡  Aprender a localizar el norte magnético con teodolito  ➡  Aprender a local

 El levantamiento con teodolito es un método de aplicaciones general en la mayor parte de trabajos de un levantamiento topográfico.  -Los levantamientos tienen por objeto 1- situar determinados detalles en la configuración del terreno. 2-Replanteos de puntos a alineaciones de longitud y dirección dada que han de servir de base para el proyecto de ciertas obras o aplicaciones de otras.  TIPOS DE LEVANTAMIENTO 1-levantamiento de un lote por radiación. 2-levantamiento por intersección de visión o base media.  3-levantamientos por poligonales, las cuales hay abiertas y cerradas. LEVANTAMIENTO DE UN LOTE POR RADIACIÓN Es el método mas simple y se emplea cuando en el área del terreno es relativamente pequeño y necesitamos muy poca precisión.  LEVANTAMIENTO POR INTERSECCIÓN DE VISIÓN Y BASE MEDIA -El procedimiento de campo a diferencia del levantamiento por radiación, en el cual es necesario tomar distancias a todos los puntos del lote, en el levantamiento por intersseccion de visuales solo s

  ➡  Cuando se realiza un levantamiento topográfico la forma de anotar en la libreta de la siguiente manera:   Se anota de abajo hacia arriba los ángulos de deflexión se obtiene al restar el primero menos el segundo y el tercero menos el cuarto. No olvidando que anotamos de abajo hacia arriba. Bibliografía Montes, M. (1989). La Topografía. México, Distrito Federal: Alfaomega

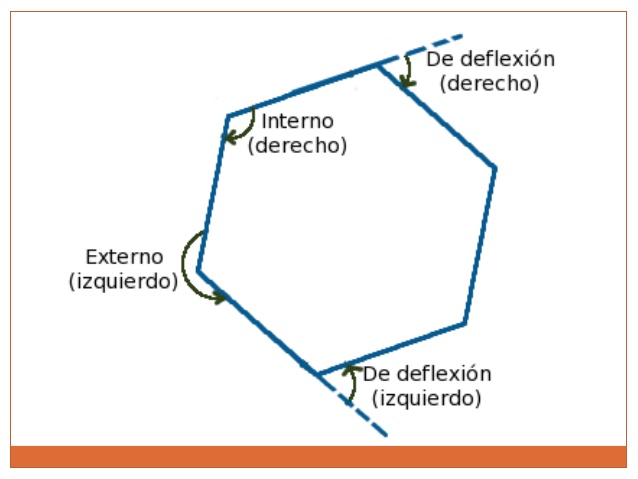

  DEFLEXION:   Es el angulo formado en un vértice de la poligonal por la prolongación del lado anterior con el siguiente. Dependiendo del sentido que se obtenga el angulo de la deflexión sera: DERECHA O POSITIVO IZQUIERDA O NEGATIVO -Como se obtienen las deflexiónes en cada vértice se ve el punto atrás, se da una vuelta de campana y se gira el anteojo para ver el punto adelante.   Bibliografía Montes, M. (1989). La Topografía. México, Distrito Federal: Alfaomega
