El trabajo de calcular volúmenes tiene 2 finalidades: 1-   para efecto de costeo. 2-  para efecto de establecer una superficie predeterminada de cualquier obra que se requiera ejecutar.   El trabajo de campo consistirá en obtener toda la altimetría, para efecto de poder realizar dicha obra se colocan guías que pueden ser estacas, trompos con sus respectivas elevaciones. -MÉTODOS DE UBICACIÓN EN TERRACERIA- La medición directa de volúmenes de tierra rara vez se efectúan en topografía, sino que se emplean en mediciones indirectas determinando las curvas de nivel y área que tengan relación con el volumen deseado. SE UTILIZAN 4 MÉTODOS PRINCIPALES 1- El método de curvas de nivel 2- El método de área base por altura  3- El método de uso de perfiles  4- Método de usos de las secciones transversales  -EL MÉTODO DE CURVAS DE NIVEL- Como una alternativa para la determinación de volúmenes por medio de secciones transversales; es posible calcular  el volumen...

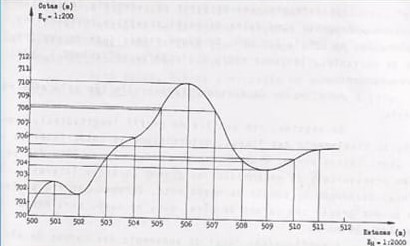

Se denomina perfil a la linea determinada por la intersección del terreno con un plano vertical. Sus escalas pueden ser vertical: 1:10, 1:100, 1:50, 1:20     horizontal: 1:100, 1:1000, 1:500, 1:200   Para dibujar el perfil de una linea se necesita conocer las elevaciones y sus respectivos estacionamientos, estos dos datos se convierten en un sistema de coordenadas en las cuales las abscisas (x) representan la distribución horizontal, las ordenadas (y) corresponden a las elevaciones. Uniendo estos puntos determinados se obtiene el perfil de cualquier linea el cual necesitamos realizar con un determinado proyecto. Bibliografía - “CURSO BÁSICO DE TOPOGRAFÍA- Fernando García Márquez”  -   Montes, M. (1989). La Topografía. México, Distrito Federal: Alfaomega

Es una linea imaginaria que una puntos de igual cota sobre las partes de la superficie terrestre sobre un plano horizontal de referencia. Las curvas de nivel están separadas una de la otra por una distancia constante llamada X es una distancia dependiendo del objeto del trabajo se puede espaciar a da 0.5 mts, 1, 2, 3, 5, 10, 25 o mas o pueden ser menores.   Tomando una serie de planos horizontales equidistantes se obtiene un conjunto de curvas de nivel , las cuales al proyectarse sobre un plano representa el relieve del terreno.   CARACTERÍSTICAS DE LAS CURVAS DE NIVEL   1- Toda curva de nivel se cierra sobre si misma ya sea dentro de la zona considerada o fuera de ella.   2- Toda curva de nivel cerrada le corresponde a una elevación o una depresión.      3- La distancia horizontal entre dos curvas de nivel es inversamente proporcional a la pendiente del terreno; así mientras mas inclinado sea el terreno mas cercanas estarán las curvas entre si , cuan...

COLOCACIÓN, NIVELADO Y LECTURA DEL ESTADAL USANDO NIVEL FIJO   INTRODUCCIÓN La siguiente práctica se ha estructurado en dos partes, primero colocar puntos alineados sobre un tramo del terreno frente al bunker para posteriormente calcular el nivel y segundo, poder representarlo en un perfil longitudinal.   El clima fue favorable debido a que se realizó en una tarde de soleada, donde no se presentaba lluvia ni vientos fuertes, los resultados obtenidos fueron precisos y rápidos por lo tanto se puede considerar que la práctica realizada fue muy exitosa.   OBJETIVOS A) GENERAL:   Aprender todo sobre el método de nivelación usando el nivel fijo. B) ESPECÍFICOS:   ➡Aprender a tomar lecturas con el nivel fijo ➡ Aprender a anotar de manera correcta las elevaciones y diferentes vistas ➡ Familiarizarse con los diferentes tipos de instrumentos empleados en la nivelación ➡ Poder aplicar los conocimientos teóricos para poder crear perfiles longitudinales con los datos de cam...

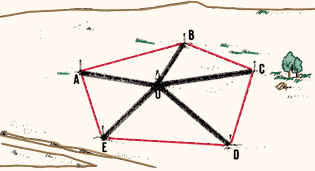

Dos métodos para nivelar terrenos: 1- sistema por radiación    2- sistema de cuadricula SISTEMA POR RADIACIÓN Este se utiliza cuando los terrenos no son muy grandes y no tienen obstáculos para que con una sola puesta de aparato se pueda ejecutar la nivelación.  Lo que se realiza es una nivelación simple desde un punto del terreno de donde se puedan visualizar todos aquellos puntos y desniveles para poder obtener su respectivas elevaciones.   SISTEMA POR CUADRICULA Este se usa cuando el terreno es mas extenso y presentan variaciones consideradas de niveles, por eso se utiliza el sistema de cuadricula para nivelar el terreno. FORMA DE ANOTAR Bibliografía - “CURSO BÁSICO DE TOPOGRAFÍA- Fernando García Márquez”  -   Montes, M. (1989). La Topografía. México, Distrito Federal: Alfaomega

Se debe partir del mismo banco de marca (BM) que se a realizado la nivelación de dicho proyecto y poder conocer su altura de aparto. aquí en este proceso se colocara una lectura de mira que es la diferencia entre la altura del aparato y la elevación de la rasante lm=hA-elevación rasante. COMPROBACIÓN DE UNA NIVELACIÓN   Para efecto de comprobar que no se a incurrido en ningún error al efectuar las anotaciones en la libreta o por las operaciones aritméticas se puede establecer que: la suma de las vistas atrás menos la suma de las vistas adelante, es igual a la diferencia de elevación entre la inicial y la ultima elevación. RASANTES    Se proyecta sobre un perfil longitudinal a lo largo del eje. Para el alzado se proyectan alineaciones rectas entre las cuales se encajan curvas de acuerdo vertical.    Las alineaciones rectas del alzado estarán definidas por dos puntos con una distancia el origen y una cota.    La inclinación de estas rectas se expresa en ...

  DISPOSITIVOS EMPLEADOS EN LA NIVELACIÓN    ➡ Nivel de caja   ➡ Nivel de mano     ➡ Nivel de manguera     ➡ Nivel de pita   ➡ Nivel de precisión   NIVELACIÓN   Se define como el metedo de expresar las alturas relativas de varios puntos por encima o por debajo de cierto plano horizontal que se llama plano de referencia (BM) Banco de Marca (BM) se denomina asi a un punto mas o menos de carácter permanente del cual se conoce su localización y elevación. Nos sirve de base para cualquier nivelación. Existen 4 tipos de nivelaciones       1-Nivelación simple       2-Nivelación compuesta       3-Nivelación inversa      4-Nivelación por rasante   NIVELACIÓN SIMPLE Es aquel proceso en el cual desde una sola posición del aparato se puede conocer las cotas de todos los puntos del terreno que se desea nivelar. Las lecturas que intervienen en una nivelación simple so...
